不銹鋼材質對照表(2009-05-03 11:11:35)
不銹鋼材質有：SUS310S、316、316L、302、321、304、304L、301、202、201、420等

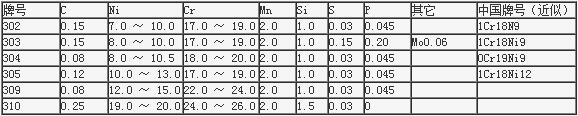

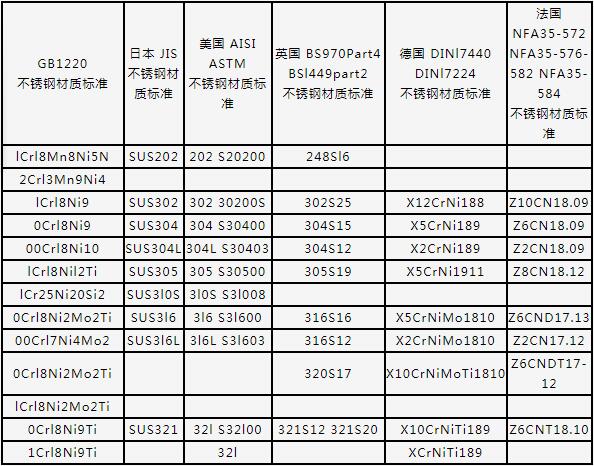

不銹鋼材質成分對照表：
調查發現，中國大陸市場生產、流通、使用的所謂“200系不銹鋼”很少有符合國內國際權威標準的，以下是抽樣檢測結果：
檢測結果1：國內市場“201”名義銷售的產品與有關產品的對比

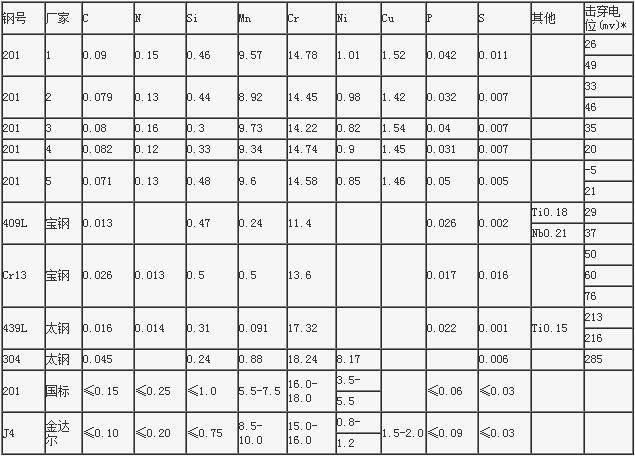

表：各廠帶鋼的化學成分和在中性氯化物(3.5%NaCl溶液)中的耐點蝕
每個企業取樣品1-3個，每個樣品有1個檢驗數據
可以看出：
1. 目前市場上以“201”名義銷售的產品，不是符合國家和國際標準的201，其實是J4。
2. 他們的耐點蝕性能僅僅相當于409L。
3. 目前市場上以“201”名義銷售的產品價格，每噸約16500元（2B2mm），而409L為12200元。購買性能基本相當的409L，用戶每噸可節省4300元（以2007年8~9月市場價計算）。
4. 與409L相比，這些產品用了鎳、鉻、銅和錳等合金材料，扣除比409L少用的鈮、鈦等，每噸多用合金材料價值為4511元（以9月25日合金市場價計算）。
5. 根據國際不銹鋼論壇提供的資料，409、410是用來代替碳鋼的材料（見下圖），也就是說，它的耐蝕性能僅比碳鋼高。換言之，目前市場上以“201”名義銷售的產品耐蝕性僅僅比碳鋼高一些。

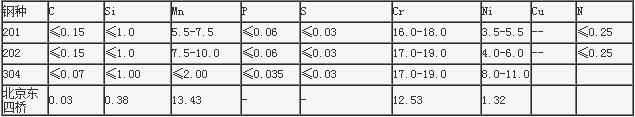

檢測結果2：北京東四過街橋護攔用不銹鋼
北京東四中國鋼鐵工業協會門前過街天橋護欄使用的材料經鋼研總院國家鋼鐵產品質量檢驗檢測中心檢驗，主要成份為：含鉻12.5%、含錳13.43%，鎳含量僅有1.32%，而國家標準為：含鉻16%-18%，含錳5.5%-7.5%,含鎳3.5%-5.5%。為了降低成本，這種不銹鋼減少了鉻和鎳的含量，而鉻和鎳是保證不銹鋼抗腐蝕性能和其他綜合性能的最主要元素，使他的抗腐蝕性能大大降低。為了使其具有奧氏體鋼的無磁性能，在鋼中超標準增加了可以降低其耐腐蝕性能的錳元素。這是典型的低鉻、低鎳的所謂“200系不銹鋼”。衡量不銹鋼耐蝕性能高低的指標是耐點蝕當量，用Cr%+3.3×Mo%+30×N%-Mn%關系式計算，數值越高，表示耐蝕性能越好。300系不銹鋼代表鋼種304耐點蝕當量為19，400系不銹鋼代表鋼種430耐點蝕當量為17，而這座橋使用的所謂“200系不銹鋼”的耐點蝕當量為-0.93，根本不具備耐蝕性能，也就是說，它根本就不能稱為不銹鋼。
目前國內市場上大量流通的假冒偽劣200系不銹鋼與ISO標準的對照

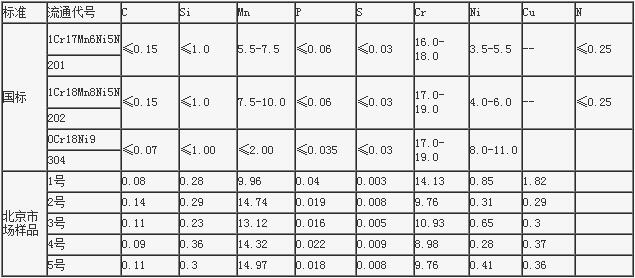

檢測結果3：北京市場裝飾管檢驗成份表
1-5試樣經國家鋼鐵產品質量監督檢驗中心檢驗，結果是：用戶送檢試樣的化學成份與國家標準GB/T1220-1992的任何牌號均不能對應。
結論：
以上5個北京市場上的裝飾管樣品，經檢驗沒有一個是符合國家標準和國際標準的不銹鋼材料，都是企業內部標準材料。
從成分看他們是典型的低鉻、低鎳的所謂“200系不銹鋼”。衡量不銹鋼耐蝕性能高低的指標是耐點蝕當量，用Cr%+3.3×Mo%+30×N%-Mn%關系式計算，數值越高，表示耐蝕性能越好。300系不銹鋼代表鋼種304耐點蝕當量為19，400系不銹鋼代表鋼種430耐點蝕當量為17，而這5個裝飾管使用的所謂“200系不銹鋼”的耐點蝕當量分別為4.17，-4.98，-2.19，-5.34，-5.21，他們根本不具備耐銹性能，也就是說，它根本就不能稱為不銹鋼。
熱門資訊：
